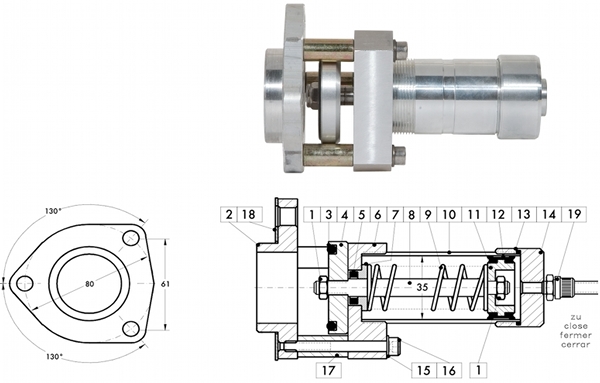

Клапан воздушный 40.30.50.00



Артикул

№ позиции на чертеже

Обозначение

70084325

1

Mutter DIN 985-M8

49000100

2

Grundkörper

99902900

3*

O-Ring 38 x 5 HBNR/EPDM

49000700

4

Deckel

99015600

5*

Doppelnutring 10/16/6 HBNR

49000300

6

Reduzierstück

49000400

7

Lager

49001800

8

Zylinderstange

34001200

9

Druckfeder 11 x 100

59000300

10

Zylinderrohr

59000500

11

Manschettenhalter

99900200

12*

Manschette 35/28/12 HBNR

99901600

13*

O-Ring 37,82 x 1,78 NBR

59000200

14

Zylinderdeckel

70055025

15

Scheibe DIN 125-M6

70033201

16

Schraube DIN912-M6x55

49000200

17

Distanzhülse

49000600

18*

Flansch-Dichtung

99913800



Dichtungssatz







40305000



Ventil komplett Pos. 1-17
