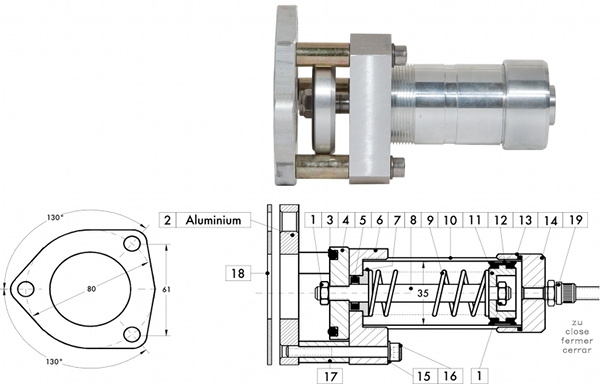

Клапан воздушный 40.31.50.00



Артикул

№ позиции на чертеже

Обозначение

Artikel-Nr.

Pos.

Beschreibung

70084325

1

Mutter DIN-985-M8

49000800

2

Grundkörper

99902900

3*

O-Ring 38x5 HNBR/EPDM

49000700

4

Deckel

99015600

5*

Doppelnutring 10x16x6

49000300

6

Reduzierstück

49000400

7

Lager

49001800

8

Zylinderstange

34001200

9

Druckfeder 11x100

59000300

10

Zylinderrohr

59000500

11

Manschettenhalter

99900200

12*

Manschette 35x28x12

99901600

13*

O-Ring 37,82x1,78 NBR

59000200

14

Zylinderdeckel

70055025

15

Scheibe DIN 125 M6

70033201

16

Schraube DIN 912 M6x55

49000200

17

Distanzhülse

49000600

18*

Flansch-Dichtung

99913800

)*

Dichtungssatz







40315000



Ventil komplett
